Wupro Cinema Peacock Evo ALR/CRL Fresnelscherm : test / mening
Gepubliceerd op: 03-01-2025 / gewijzigd: 03-01-2025
Ik test al een paar jaar projectoren, maar voor 2024 had ik nog niet veel aandacht besteed aan projectieschermen, hoewel die een doorslaggevende rol spelen in de beeldkwaliteit. Om deze leemte op te vullen, ben ik schermen gaan testen op basis van alle vragen die mij over dit onderwerp werden gesteld. Ik wist niet echt waar dit toe zou leiden, maar mijn eerste tests trokken al snel de aandacht van fabrikanten, waardoor ik in minder dan een jaar een vergelijking van meer dan 30 schermen kon opbouwen.
Eind 2024 werd ik benaderd door Wupro om een van hun schermen te testen. Ik had nog nooit van dit merk gehoord, maar dat is op zich geen probleem. Ik heb de afgelopen jaren veel producten van onbekende merken getest, en sommige daarvan zijn benchmarks geworden. Ik was niet van plan om nog meer schermen te testen aan het eind van het jaar, omdat ik niet genoeg tijd of ruimte had. Omdat dit scherm er erg interessant uitzag, besloot ik de kerstboom aan de kant te schuiven zodat ik het scherm kon monteren en testen
Deze test is erg technisch van aard, dus ik ga veel cijfers delen om je zoveel mogelijk informatie te geven. Als je niet geïnteresseerd bent in de details, kun je direct naar de conclusie gaan zonder de rest te lezen
Waar te koop?
Het Wupro Cinema Peacock Evo scherm is verkrijgbaar via hun Wuprobuy website:Wupro Cinema / Wuprobuy.com
Dit scherm is er in 2 versies: 100 en 120 inch. Op het moment van schrijven kostte de 100 inch versie iets meer dan €1.000 en de 120 inch versie iets meer dan €1.600.
Scherm monteren

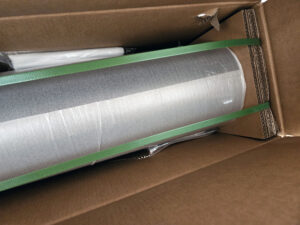

De doos bevat een grote kartonnen cilinder waar het schermdoek omheen is gewikkeld. Het frame en de accessoires zitten in de kartonnen cilinder. Het geheel wordt zeer goed beschermd door een dikke laag schuim. De doos bevat: scherm, frame, schroeven, handschoenen, handleiding en muurbevestigingskit
Dit scherm heeft een heel ander frame dan alles wat ik eerder heb getest. Je zult zien dat de keuzes die Wupro heeft gemaakt onmiskenbare voordelen hebben ten opzichte van schermen met een eenvoudig canvas dat met veren wordt vastgezet.
Het frame bestaat uit twee stukken in plaats van vier. De lange zijde is al aan de korte zijde bevestigd via een mechanisme dat het mogelijk maakt om het scherm uit te vouwen zonder het te monteren. Dit heeft als effect dat het scherm minder afhankelijk is van elkaar en sneller in elkaar gezet kan worden
Montage stappen
Het in elkaar zetten van een scherm kan vaak ingewikkeld aanvoelen, maar door een stapje terug te doen en met een paar foto's zoals die ik nu ga delen, zou je het scherm vrij eenvoudig in elkaar moeten kunnen zetten. Ik heb het scherm zonder hulp in elkaar gezet en het kostte me iets meer dan twee uur om het in elkaar te zetten. Het had sneller gekund, maar omdat ik foto's en aantekeningen moet maken voor mijn artikel, ben ik niet de hele tijd actief
Als je de mogelijkheid hebt om door een tweede persoon geholpen te worden, zal de montage gemakkelijker en sneller gaan
1. Maak ruimte
Een 100 inch scherm van 100 inch is een groot scherm. Maak ruimte
Een scherm van 100 inch neemt veel vloeroppervlak in beslag en je moet er voldoende ruimte omheen laten om te kunnen bewegen. Je moet dus minstens 3 meter in de lengte en 2 meter in de breedte vrijmaken. Verwaarloos dit punt niet, want als je niet genoeg ruimte hebt, loop je het risico dat je het scherm beschadigt wanneer je het monteert
2. Leg het scherm op de grond
. Leg de hoes op de grond
Het scherm wordt geleverd met een beschermhoes die op de grond moet worden gelegd voordat je begint en zorg ervoor dat hij volledig is uitgerold. Aangezien deze hoes geen klevende eigenschappen heeft, kunt u hem naar wens verschuiven
3
Het frame bestaat uit twee identieke delen. Je moet het frame zo plaatsen dat de bevestigingen van bovenaf zichtbaar zijn. Plaatsing op de vloer is in dit stadium niet erg belangrijk, omdat er maar één manier is om het frame te monteren.
4

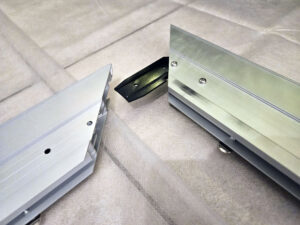

Om het frame in elkaar te zetten, hoeft u alleen maar de hoeken met elkaar te verbinden. Het frame heeft een gootmechanisme waardoor het zonder gereedschap in elkaar gezet kan worden.
5

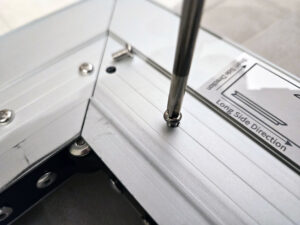

Zoek de gleuf aan elke kant van het frame zoals aangegeven door mijn vinger op de foto. Er is er een aan elke kant van het frame. Draai de schroef los (niet losdraaien!) dicht bij mijn vinger en verwijder de schroef in zijn pad naar rechts. Door de eerste schroef los te draaien, kun je een vergrendelingsmechanisme onder het vouwgedeelte van het frame schuiven. Als je het slot er niet meteen in kunt schuiven, probeer dan de twee delen van het frame zo uit te lijnen dat ze zich op dezelfde hoogte bevinden. Zodra het slot op zijn plaats zit, draai je de slotschroef vast en vervang je de schroef die je hebt verwijderd.
6
Zet elke hoek vast met de 2 ontbrekende schroeven zoals op de foto. Je frame zit nu rondom goed vast.
7

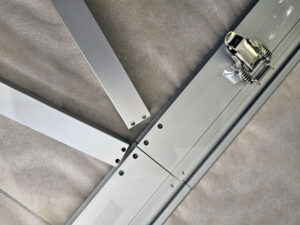

Steek de twee aluminium staven door het midden van het frame en schuif ze naar buiten zodat ze overeenkomen met de eerste gaten in het frame
Je moet de plastic klinknagels gebruiken om ze aan het frame te bevestigen. Deze klinknagels bestaan uit twee delen, waarvan het eerste de steun is om de klinknagel in te slaan. Dit kan met de hand worden gedaan
8

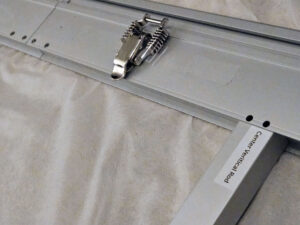

Bevestig de zwarte bevestiging in het midden van het frame zoals aangegeven op de foto. De beugel is L-vormig en moet zo worden geplaatst dat de goot van het frame volledig wordt afgesloten door de beugel. Bevestig de beugel vervolgens met schroeven
9. Voeg een hoekbeugel toe
Net als bij stap 8 moet je een hoekbeugel gebruiken. Ook dit is een zwarte metalen beugel in de vorm van een wig. Je kunt het in dit stadium of iets later bevestigen, maar het moet gebeuren voordat je de afdekkingen van de frameranden bevestigt.
10. Plaats het doek
Wanneer u het doek uitrolt, zal het ondersteboven liggen ten opzichte van de montage. Het grijze projectiescherm bevindt zich voor je en het zwarte deel eronder. Eerst moet je het aluminium frame van het werkvlak verwijderen; je kunt het verticaal plaatsen om minder ruimte in beslag te nemen. Draai vervolgens het doek om en verbind de hoeken voorzichtig met elkaar zonder het te vouwen. Wanneer de tegenoverliggende hoeken van de lengte op elkaar liggen, schuif je het canvasdoek van onderaf zodat je naar het zwarte deel van het canvasdoek kijkt. Je kunt nu het aluminium frame terugplaatsen op het canvas
11
Je hebt 6 glasvezelstaven om in de hoes van het canvas te schuiven. De langste vezels schuif je in de kortere zijde; ze zijn lang genoeg om de hele afstand te overbruggen. Voor de anderen heb je twee staven nodig om de afstand te overbruggen. Je moet er aan elke kant een insteken. Het plaatsen is niet eenvoudig, omdat de stof tijdens het transport platgedrukt lijkt te zijn. Om het gemakkelijker te maken, kun je proberen de doorgang voor de roede te openen door de stof over de hele lengte met je vingers samen te drukken. Dit zal de doorgang voor de roede openen.
12
Om de stangen en het bevestigingssysteem te begeleiden, moet je nu een aluminium steun schuiven op de plek waar je elke stang hebt doorgevoerd. Deze steun heeft een goot waar je de stof doorheen moet halen die om de glasvezelstaaf zit. Ik vind het een beetje ingewikkeld, omdat je de aluminium steun moet kunnen verschuiven zonder dat de stof beweegt. De makkelijkste manier is om de steun verticaal te plaatsen zoals op de foto en het begin van het doek met je vingers vast te houden zodat het niet wordt meegesleurd in je beweging.
13
Het mechanisme om dit scherm te bevestigen is vrij uniek. In plaats van veel veren te gebruiken, combineer je gewoon de beugel uit stap 12 met een flap op het frame. Het is heel eenvoudig om te doen, maar als je het scherm alleen monteert, kan het zijn dat je op een gegeven moment met een flap komt te zitten die je niet naar beneden kunt klappen. Als dit het geval is, moet je de andere flappen losmaken en proberen ze in een andere volgorde terug te plaatsen
14. De cover bevestigen
Om de randen van het scherm te verbergen, moet je nu de randbescherming bevestigen, die ook dienst doet als afwerking van het voorpaneel.
Ik heb de afgelopen maanden veel schermen gemonteerd en hoewel de montage altijd een ingewikkeld proces is, is het montagesysteem op deze Wupro Cinema zeer goed doordacht. Schermen die met veren zijn gemonteerd kunnen altijd plooien veroorzaken, afhankelijk van de spanning op de veren. Met dit systeem is dat risico bijna onbestaande. Het doek is dik en het spansysteem brengt het doek snel in balans zodat het perfect glad is zonder te vervormen.
Schermtest: wit
Om de witweergave te analyseren, meet ik het wit bij de uitgang van de projector om de delta E, de verhouding rood/blauw/groen en de witte temperatuur te verkrijgen. Daarna deed ik een meting op een neutraal oppervlak om de invloed van dit scherm op de witweergave te meten.Schermen van dit type hebben de neiging om de kilte van het beeld te accentueren met een daling van rood en een stijging van blauw in de RGB-verhoudingen van het wit. De volgende grafiek laat zien dat dit ook het geval is voor dit scherm, maar de variaties zijn erg klein
This results in a slight cooling of the white from 7015K to 7241K, one of the best results I've obtained
Schermtest: kleuren
Als ik de delta E van de kleuren vergelijk met de referentie, krijg ik het volgende:
Alle positieve waarden duiden op een verbetering, de negatieve waarden op een verslechtering. Het algehele resultaat is positief, want hoewel sommige kleuren achteruit zijn gegaan, zijn andere verbeterd. Uiteindelijk krijg ik een positief delta E-gemiddelde. Dit lijkt misschien contra-intuïtief, maar de reden is heel eenvoudig. Deze projector was gekalibreerd voor een scherm van dit type, dus het is normaal dat de delta E beter is op het scherm.
Ik krijg een delta E van 2,71 voor het scherm en 3,41 voor de referentiemeting, dus dat is een heel goed resultaat.
Schermtest: grijs
Grijsmeting is direct gekoppeld aan witmeting. Een afwijking in het wit veroorzaakt automatisch een afwijking in het grijsVan de 10 grijsmetingen krijg ik een afwijking in alle gradaties. Dat is niet verwonderlijk, het is gekoppeld aan de afwijking in het wit en kan in principe worden gecorrigeerd door de projector te kalibreren. Net als bij wit beperkt dit scherm de schade aan grijs en behoort het tot de beste in deze categorie.
Om dit probleem op te lossen, hoef je in de witbalans alleen maar het rood iets te verhogen en het blauw iets meer te verlagen. Dit gaf me een delta E van minder dan 1.
Schermtest: contrast
Contrast is een belangrijk element bij de keuze van een projector, maar ook bij de keuze van een scherm. Om het contrast te meten, voer ik een meting uit bij de uitgang van de projector, een meting met een neutraal oppervlak en een meting op het te testen scherm Het neutrale oppervlak dient als maatstaf om de prestaties van het scherm te beoordelen.Als ik dit scherm vergelijk met de andere schermen die ik heb getest, krijg ik het volgende beeld:
Deze grafiek is dynamisch en verandert automatisch bij nieuwe tests, maar op het moment van schrijven staat de Wupro Cinema Peacock Evo op de eerste plaats wat betreft contrastverbetering.
Lichtwinst/verlies
Dit type scherm is ontworpen om licht te absorberen en terug te kaatsen naar de kijker. In theorie maakt dit het mogelijk om een projector in een helder verlichte kamer te gebruiken
Laten we beginnen met de video, die is makkelijker:
Het gebruik van een projector in een verlichte kamer zal altijd een negatief effect hebben op het contrast van het beeld. Zwart zal naar grijs neigen en het beeld zal over het algemeen te helder zijn. Je zult dus nooit een beeld krijgen dat gelijkwaardig is aan dat van een televisie, maar het doel is om te proberen zo dicht mogelijk in de buurt te komen. Zoals je in deze video kunt zien, is het beeld perfect te bekijken met het licht aan, maar er is een aanzienlijk contrastverlies tussen de twee situaties. Gelukkig kan ik dit verschil meten.
Contrast met licht uit: 1687:1
Contrast met licht aan: 141:1
Ik heb dus een contrastverlies van een factor 10 met intense LED-verlichting. Wit wordt niet zo erg beïnvloed omdat ik een vergelijkbare helderheid heb gemeten. Zwart daarentegen gaat van 0,141 cd/m² naar 1,679 cd/m². De toename in helderheid op zwart is procentueel gezien significant, maar aan de andere kant is zwart met 1,679 cd/m² helemaal niet slecht. Sommige schermen doen het niet beter met het licht uit.
Het andere interessante punt is de winst in licht vergeleken met een neutraal, niet-reflecterend oppervlak. Als ik het licht dat door het scherm wordt gereflecteerd vergelijk met dat van een neutraal oppervlak, krijg ik een aanzienlijke winst in helderheid waarbij ik van 143 cd/m² met het neutrale oppervlak naar 239 cd/m² ga met het scherm Dit is het enige ALR-scherm dat ik heb getest dat zo'n aanzienlijke winst in wit behaalt
Dit is te zien in de volgende grafiek:
Zwart is ook helderder, maar omdat de winst in wit groter is, is het uiteindelijke contrast groter
Dit scherm doet het dus erg goed in het terugkaatsen van licht naar de kijker en het beperkt het contrastverlies vrij goed wanneer het licht wordt ingeschakeld. Het is zelfs een van de beste schermen die ik op het moment van schrijven heb getest
Uniformiteit
[Toen ik dit scherm voor het eerst gebruikte, vielen me meteen 2 dingen op. Een verschil in helderheid tussen links en rechts en een vrij zichtbare halo van licht aan de basis van de projector. Om voorbij deze eerste indruk te komen, heb ik het scherm over 15 zones gemeten en deze metingen bevestigden wat ik had opgemerkt:Ik heb een klein verschil tussen links en rechts waarbij links helderder is dan rechts. Ik heb mijn projector echter correct ten opzichte van het scherm geplaatst. Dit verschil is niet erg groot en een ongeoefend oog zal het waarschijnlijk niet opmerken.
De halo van licht aan de onderkant is daarentegen veel beter zichtbaar. Er is dus een zonsondergang/vlak gebied aan de onderkant van het scherm waar het beeld helderder is en geleidelijk vervaagt met de afstand.
Ik ben dit soort problemen niet tegengekomen op andere schermen van dit type. Ik kan niet zeggen dat het echt storend is, maar het valt wel op, dus ik vermeld het liever in alle transparantie
Kijkhoek
Wat ik in de vorige paragraaf heb uitgelegd over de concentratie van helderheid heeft een negatieve invloed op de kijkhoek. Dit type scherm biedt een toename in helderheid als je er recht voor gaat staan, maar als je naar de periferie gaat, krijg je het tegenovergestelde effect. Wupro geeft een kijkhoek van 160° aan. Ik kan het niet meten, maar het effect is echt, zoals je kunt zien op deze afbeelding. Als er twee volwassenen (en eventueel een kind) voor het scherm zitten, merk je geen vermindering in helderheid. Als er 4 volwassenen naast elkaar zitten, zullen de volwassenen aan de uiteinden een lichtdaling opmerken. Het is hetzelfde probleem voor alle schermen van dit type, dus je moet je er bewust van zijn
Schermmateriaal
De Wupro Cinema Peacock Evo gebruikt een stof die 8 lagen combineert voor een optimale weergave:- zwarte laag aan de achterkant
- reflecterende laag
- Fresnel laag
- spikkelonderdrukkingslaag (ruis veroorzaakt door laserlicht)
- diffusielaag
- zuilvormige lenslaag
- anti-reflecterende laag
Er zitten verschillende interessante elementen in deze combinatie. Dit zijn onder andere de reflecterende laag, die ervoor zorgt dat er zoveel mogelijk licht naar voren wordt gereflecteerd, de spikkelonderdrukkingslaag, die erg nuttig zal zijn voor laserprojectoren, en de antireflecterende laag als je de projector in een fel verlichte kamer gebruikt
Ik heb een drievoudige laserprojector op dit scherm getest, maar helaas zag ik geen verbetering in de spikkel.
De Fresnel-laag is ongetwijfeld degene die het halo-effect veroorzaakt, want in plaats van horizontale lamellen zoals bij veel schermen, verspreidt de Fresnel-laag het licht op een cirkelvormige manier.
Methodologie
Om de schermen te testen gebruik ik dezelfde methodologie en plaats ik de schermen in dezelfde omstandigheden om ze te kunnen vergelijken. Voor elke test herhaal ik de referentiemetingen om te voorkomen dat ik metingen doe op de verkeerde basis. Ik zal mijn methodologie in de loop van de tijd ongetwijfeld verfijnen en daarom nodig ik je uit om mijn schermvergelijker te bekijken, aangezien de test voor dit scherm niet meer zal evolueren na publicatie van de test. De vergelijker daarentegen zal blijven evolueren.Vergelijking
Ik heb een aantal schermen getest aan de hand van hetzelfde testprotocol om een objectieve vergelijking te maken en je te helpen beslissen welk type scherm het meest geschikt is voor jouw situatie.Meer weten?
Projectiescherm vergelijking
Conclusie / Mijn mening
Ik was niet van plan om eind 2024 schermen te testen, maar ik denk dat ik er goed aan heb gedaan om mijn prioriteiten te verleggen en er wat tijd aan te besteden. Met alle schermtesten die ik al heb uitgevoerd, kan ik snel bepalen of een scherm goed is of niet. Met de Wupro Cinema Peacock Evo had ik een goede eerste indruk voordat ik mijn metingen deed. Ik gebruikte een XGIMI Aura 2 om deze test te doen. Ik had deze projector gekalibreerd voor een ander scherm, maar dat maakt niet zoveel uit omdat ik vooral de verschillen tussen de bron en het scherm meet. Als ik een scherm test, besteed ik veel tijd aan het verzamelen van metingen, zet ze in tabellen en controleer 40 keer dubbel wat ik doe om fouten bij het kopiëren en plakken uit te sluiten. In dit stadium realiseer ik me nog steeds niet wat het eindresultaat is, omdat ik zo verdrink in cijfers. Pas toen ik de berekening voor de eindscore uitvoerde, bevestigden de cijfers mijn eerste indruk en steeg dit scherm naar de top van de meeste klassementen in mijn vergelijking.De Wupro Cinema Peacock Evo geeft iets te koud weer, maar is minder koud dan de andere schermen. De kleurweergave is uitstekend en de toename in contrast is ook erg goed, tot het punt dat het kan wedijveren met Vividstorm en NothingProjector. Het vermogen om licht te concentreren betekent dat je het kunt gebruiken in een fel verlichte kamer, maar ik moet die uitspraak nuanceren, want daar is een projector niet voor ontworpen. Hij doet het beter dan de meeste andere schermen, maar je zult onvermijdelijk contrast verliezen. Een scherm, hoe goed het ook is, kan nog steeds geen televisie vervangen als er veel omgevingslicht is
Het doek van dit scherm is vrij dik en dat is een goede zaak om het risico op plooien tijdens de montage te beperken. Het montagesysteem is ook goed ontworpen, zodat het doek gelijkmatig kan worden uitgerekt zonder dat het te veel wordt opgerekt, en de spanning tussen de verschillende zijden is niet te groot. Idealiter heb je echter twee mensen nodig om de montage te doen, omdat je in het laatste stadium de spanning tussen de zijkanten moet kunnen aanpassen en dit alleen doen kan een probleem zijn.
Als ik één fout zou moeten vinden bij dit scherm, dan zou dat de uniformiteit van het licht zijn. Ten eerste is er een lichte verschuiving van links naar rechts die alleen merkbaar zal zijn voor het zeer oplettende oog, maar er is een veel beter zichtbaar halo-effect aan de onderkant van het beeld. Technisch gezien is dit scherm naar de top van mijn ranglijst gestegen en zal het je in staat stellen om het meeste uit je ultrakorte projector te halen
